Režim analýzy
Režim analýzy slouží ke zpětné práci s daty vozidel za zvolené období. Automatická aktualizace mapy je v tomto režimu vypnutá; po výběru období se zobrazí trajektorie a provozní hodnoty v mapě a v panelech Grafy.
Hlavní funkce režimu
Volba časového období – výběr předdefinovaných period nebo vlastního intervalu (datum + čas „od–do“).
Sledování historie pohybu – zobrazení trajektorie vybraných vozidel za zvolené období; možnost zobrazit Detail trasy (RZ, datum/čas průjezdu, rychlost).
Grafy provozních veličin – časové průběhy (např. rychlost, otáčky motoru, zapalování aj.) s nástroji pro přiblížení/posun a analýzu.
Výběr vozidel – možnost pracovat s více vozidly najednou (pro přehlednost doporučeno max. 4 v grafech – tak to uvádí manuál).
Práce s mapou – stejné ovládání jako v online (výběr typu trajektorie/výkonu, podkladová mapa, „Sledovat“, „Detail trasy“, měření, upozadění podkladu).

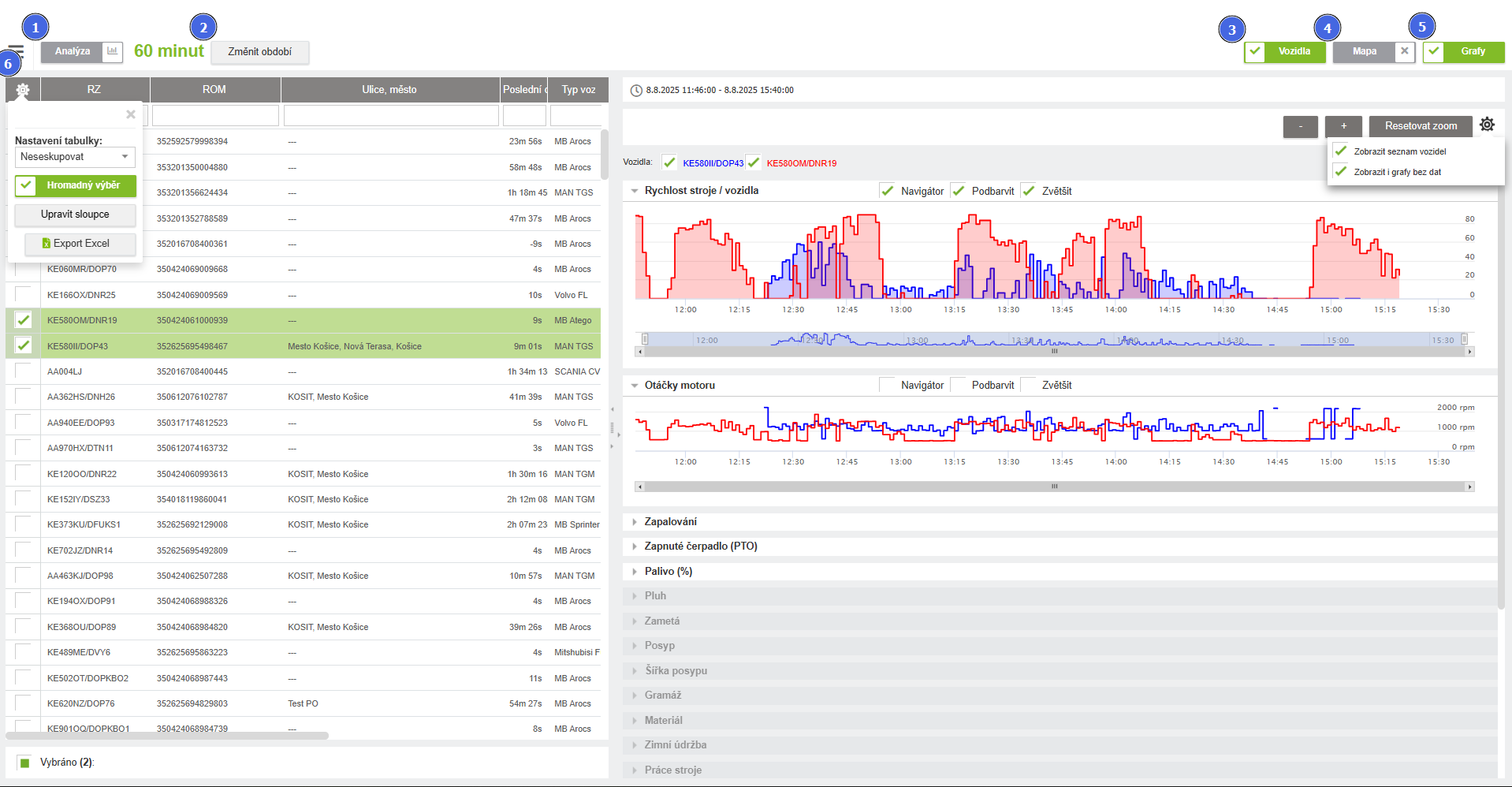

Funkce
| # | Funkce | Popis |
|---|---|---|
| 1 | Přepínač režimů | Přepíná mezi online režimem (aktuální data) a režimem analýzy. |
| 2 | Změnit období | Otevře volbu období; po potvrzení se načtou data v mapě i grafech za daný interval. |
| 3 | Vozidla | Zapnutí/vypnutí levého panelu se seznamem vozidel (filtrování, seskupení, výběr). |
| 4 | Mapa | Zapnutí/vypnutí prostředního panelu s mapou. |
| 5 | Grafy | Zapnutí/vypnutí pravého panelu s grafy provozních veličin. |
| 6 | Nastavení | Možnosti pro práci se seznamem vozidel – hromadný výběr, úprava sloupců, export do Excelu. |

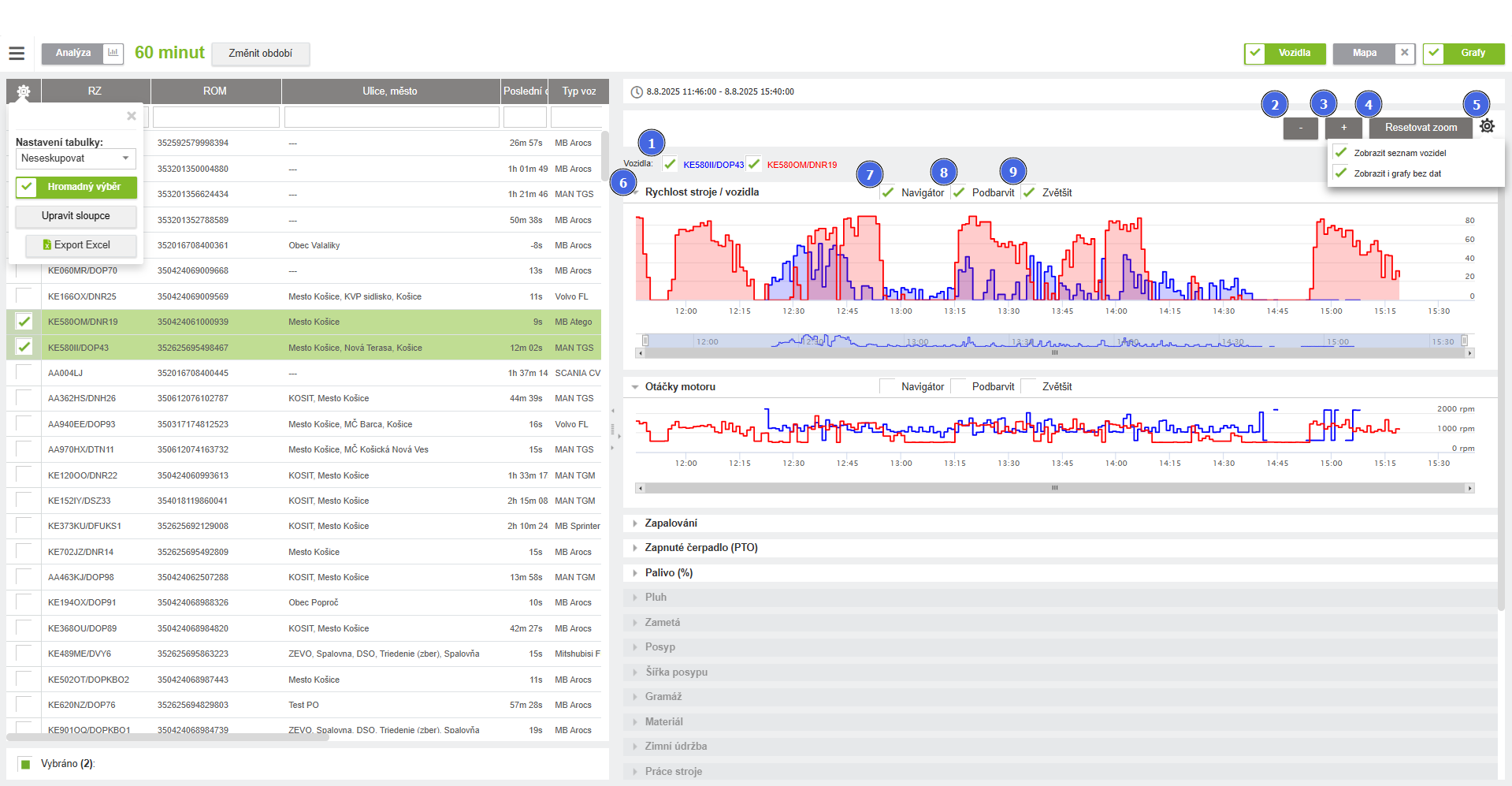

Funkce grafů
| # | Funkce | Popis |
|---|---|---|
| 1 | Seznam vozidel | Zobrazuje přehled vybraných vozidel včetně barevného odlišení křivek v grafech a trajektoriích v mapě. |
| 2 | Přiblížení (+) | Přiblíží zobrazení dat v grafech na kratší časový úsek. |
| 3 | Oddálení (–) | Oddálí zobrazení dat v grafech na delší časový úsek. |
| 4 | Resetovat zoom | Vrátí zobrazení grafu na původní měřítko (celé vybrané období). |
| 5 | Nastavení grafů | Nabízí volby: Zobrazit seznam vozidel (zapnutí/vypnutí panelu vozidel) a Zobrazit i grafy bez dat (ponechá prázdné grafy ve výpisu). |
| 6 | Název veličiny | Udává, jaká provozní veličina je aktuálně v grafu zobrazena (např. Rychlost stroje/vozidla, Otáčky motoru). |
| 7 | Navigátor | Spodní mini-graf, který ukazuje celé vybrané období; posunutím a úpravou šířky vybereš část dat k zobrazení v hlavním grafu. |
| 8 | Podbarvit | Zvýrazní plochu pod křivkou grafu pro lepší vizuální odlišení průběhu. |
| 9 | Zvětšit | Rozšíří vertikální měřítko grafu pro detailnější zobrazení změn v hodnotách. |
Funkce mapy a datové atributy jsou shodné s popisem v části Online režim.
